Introducción
El gas natural, como fuente primaria de energía en muchos hogares colombianos, desencadena la operación de diversos gasodomésticos, incluyendo estufas y calentadores. Este servicio público está meticulosamente regulado por la CREG en Colombia, guiado por un conjunto de normativas y regulaciones que las empresas distribuidoras de gas deben observar para garantizar su suministro seguro y confiable a los usuarios finales. La infraestructura, regida por este marco regulatorio, y los medidores de consumo son esenciales para verificar y facturar el consumo de gas. A pesar de su utilidad, el gas natural conlleva riesgos inherentes debido a su naturaleza inflamable y tóxica. Las fugas no controladas pueden tener graves consecuencias para la salud al exponer a las personas a la inhalación de gas o provocar accidentes graves al entrar en contacto con fuentes de ignición. Por lo tanto, es fundamental contar con un sistema autónomo de medición y control que detecte y responda de manera inmediata ante posibles fugas, brindando medidas correctivas y preventivas. En este documento, presentamos el desarrollo y diseño de una solución que cumple con los requisitos esenciales para la automatización y el control de emergencias en el suministro de gas. Esta solución aprovecha la tecnología IoT para permitir la supervisión remota y la toma de decisiones informadas. No solo ofrece una gestión local eficiente de emergencias, sino que también empodera a los usuarios al proporcionar información relevante para la toma de decisiones informadas sobre su servicio de gas. Aunque en la industria existen medidores de concentración de gas natural (metano) y válvulas de control utilizadas en entornos domésticos, este proyecto busca desarrollar una solución tecnológica que integre estos componentes con módulos operativos y de control. El objetivo es proporcionar una solución completa y segura que garantice la operación segura y eficiente del servicio de gas natural en el hogar, incluso en situaciones de emergencia.
Fugas de gas en el hogar
Esquema del Puente de Wheatstone
Riesgos en Detectores de Gases
Objetivo General
Desarrollar una solución tecnológica integral que abarque la captura y gestión de datos de consumo de gas natural en entornos residenciales, así como la implementación de un sistema de control efectivo ante posibles fugas de gas, mejorando la seguridad y eficiencia en la gestión del suministro domiciliario.
Objetivos Específicos
- Concebir y detallar una arquitectura funcional sólida y eficiente para la solución tecnológica.
- Diseñar un mecanismo eficaz para la adquisición periódica de datos de consumo de gas natural en los hogares.
- Establecer un sistema de medición y telecomunicaciones robusto que permita la obtención y transmisión precisa de las variables del sistema.
- Elaborar una estrategia de control que actúe de manera preventiva y correctiva en caso de detectarse fugas de gas, garantizando la seguridad de los usuarios.
- Desarrollar los módulos operativos necesarios para la implementación exitosa de la solución.
- Configurar una solución basada en IoT que habilite a los usuarios un acceso remoto para consultar información relevante y tomar acciones de control sobre el suministro de gas, mejorando su experiencia y seguridad.
Tipos de Medidores
Existen varios tipos de medidores de fugas de gas, incluyendo aquellos que detectan gas natural, propano y monóxido de carbono. Cada tipo tiene su propósito y funcionamiento específico.
Medidores de Fugas de Gas
Los medidores de fugas de gas son dispositivos esenciales para garantizar la seguridad en entornos donde se utilizan gases potencialmente peligrosos, como gas natural, propano y monóxido de carbono. Aquí hay una descripción de los tipos más comunes de medidores de fugas de gas y sus propósitos:
Detectores de Gas Natural
Estos medidores están diseñados específicamente para detectar fugas de gas natural, que es un tipo de gas inflamable y potencialmente peligroso. Funcionan monitoreando la concentración de gas en el aire y emiten una alarma si se supera un umbral seguro. Son esenciales en hogares y edificios que utilizan gas natural para cocinar o calefacción.
Detectores de Propano
El propano es otro gas inflamable comúnmente utilizado en aplicaciones como barbacoas, calefacción y sistemas de generación de energía. Los detectores de propano se utilizan para detectar fugas de este gas y emiten una advertencia si se encuentra una concentración peligrosa en el aire.
Detectores de Monóxido de Carbono (CO)
Aunque no es un gas inflamable, el monóxido de carbono es extremadamente peligroso porque es inodoro e incoloro. Los detectores de CO monitorean la presencia de este gas y alertan cuando se alcanzan niveles peligrosos. Son cruciales en hogares y espacios donde se utilizan dispositivos de combustión, como calentadores y estufas.
La función principal de estos medidores es garantizar la seguridad al detectar la presencia de gases potencialmente letales en el ambiente y alertar a las personas para que puedan tomar medidas preventivas o evacuar el área. Estos dispositivos pueden funcionar mediante sensores electroquímicos, infrarrojos o catalíticos, dependiendo del tipo de gas que detecten.
Es importante instalar y mantener regularmente estos medidores de fugas de gas para garantizar su eficacia y la seguridad de los ocupantes en los espacios donde se utilizan gases potencialmente peligrosos.
Prototipo de Detección de Fugas de Gas con Arduino
Si estás interesado en crear un prototipo de detección de fugas de gas en casas residenciales con Arduino, aquí tienes algunas opciones:

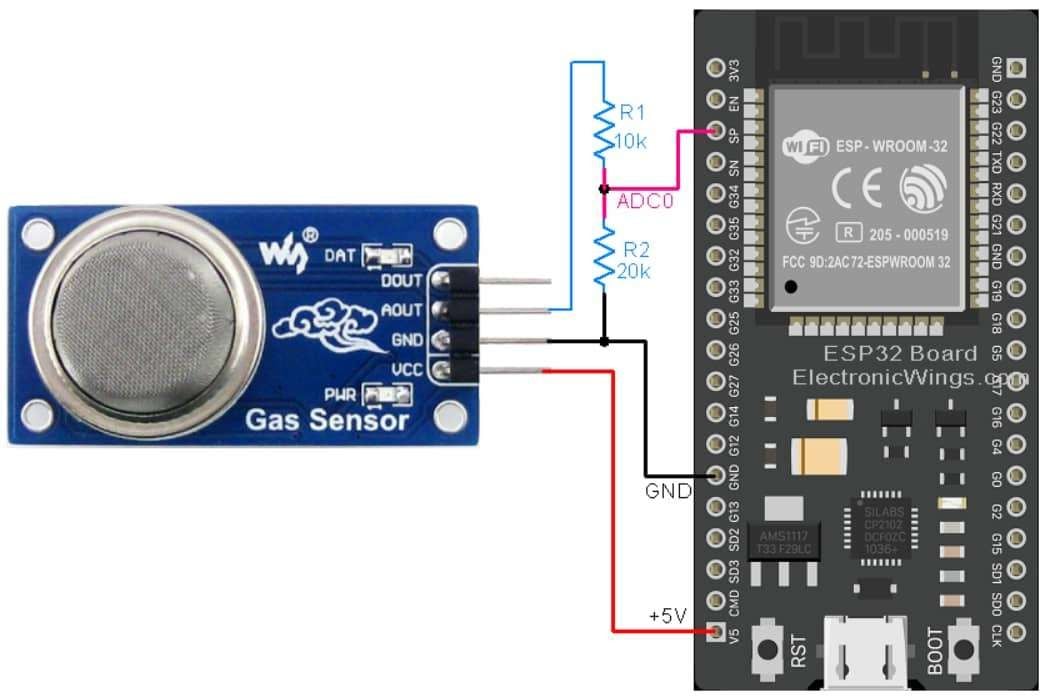

- Utiliza sensores de gas: Adquiere sensores de gas compatibles con Arduino, como el MQ-2 o el MQ-135, que pueden detectar gases como el metano o el propano, comunes en fugas de gas en hogares. Conecta estos sensores a tu placa Arduino.
- Implementa una alarma: Programa tu Arduino para que active una alarma sonora o visual cuando los sensores detecten niveles peligrosos de gas. Puedes usar una bocina o una luz LED como indicadores.
- Transmisión de datos: Si deseas monitorear la detección de gas de forma remota, puedes agregar un módulo de comunicación como Wi-Fi o Bluetooth a tu Arduino para enviar notificaciones a tu dispositivo móvil o computadora cuando se detecte una fuga.
- Registro de datos: Considera incorporar un módulo de registro de datos para llevar un registro de las detecciones de gas a lo largo del tiempo. Esto puede ser útil para el mantenimiento y la seguridad a largo plazo.
- Fuente de energía confiable: Asegúrate de que tu prototipo tenga una fuente de energía confiable, como una batería de respaldo, para que siga funcionando incluso en cortes de energía.
- Mantenimiento regular: Realiza pruebas periódicas y mantenimiento para garantizar que el sistema de detección esté funcionando correctamente.
Preguntas Frecuentes
¿Cómo funciona un medidor de fugas de gas?
Un medidor de fugas de gas funciona detectando cambios en la concentración de gas en el aire. Si la concentración supera un umbral preestablecido, el medidor activa una alarma.
¿Dónde debo instalar un medidor de fugas de gas?
Los medidores de fugas de gas deben instalarse cerca de posibles fuentes de fuga, como estufas, calentadores de agua y calderas. También se recomienda instalar uno en cada nivel de la casa.
¿Con qué frecuencia debo verificar y reemplazar las baterías?
Se recomienda verificar las baterías del medidor de fugas de gas al menos una vez al año y reemplazarlas según las indicaciones del fabricante. Las baterías agotadas pueden afectar la eficacia del dispositivo.
